• 説明:

このようなトランスの動作範囲は20Hz～20000Hzです。オーディオ業界に広く使われています。このような製品はラインマッチング、電話連結器、トリガパルス、制御器、インターステージ、輸出、アイソレーションと輸⼊などよく使われています。

• 動作温度範囲: -20℃ to 40℃

• 25℃の電気性能 :

1. ⼀次側の抵抗:10000Ω CT ；

2. ⼆次側の抵抗:10000Ω CT ；

3. 輸出:100mW ；

4. ⼀次側の直流不平衝: 4 mA ；

5. 周波数応答:+2dB 从20 到 20,000 Hz ；

6. インピーダンス･マッチング:10% 整个频率范围 ；

7. 縦型平衝:>45dB ；

8. ロス⼊れ @ 1K Hz:<1.5dB ；

9. 反射損失:>26dB ；

10. 全⾼調波歪率:< 0.5% 在 275Hz 和3.5KHz之间 ；

11. 直流抵抗:初级 (1-3) 820Ω Nominal，次级 (4-6) 1070Ω Nominal ；

12. 巻数⽐:1 : 1 ；13. 絶縁耐⼒:1500V 初级-次级-铁芯

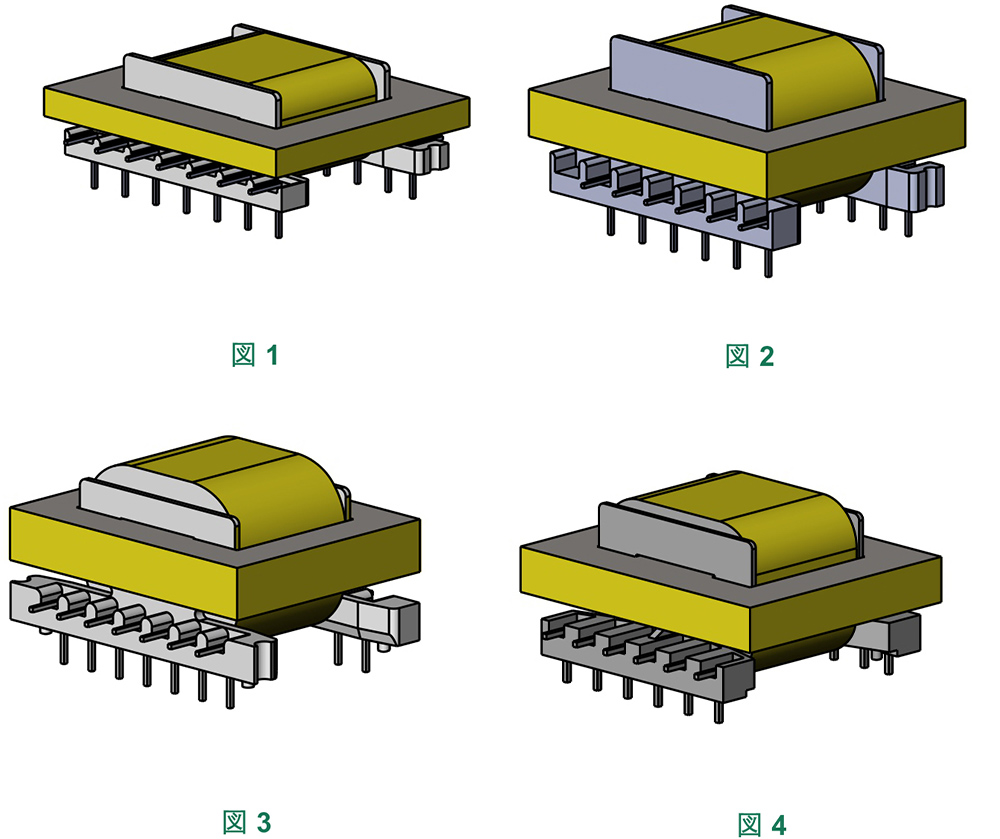

• 構造：

      ピンタイプボビン、ピンピッチで取付、硬いピンが⽣産中にピン
